產品詳情
簡單介紹：
WZP-330熱電阻，工業用熱電阻作為測量溫度的傳感受器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量生產過程中從-200℃至420℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
詳情介紹：
一、概述：
WZP-330熱電阻，工業用熱電阻作為測量溫度的傳感受器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量生產過程中從-200℃至420℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
WZP-330熱電阻，工業用熱電阻作為測量溫度的傳感受器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量生產過程中從-200℃至420℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
根據規定，我公司生產符合分度號的PT1000鉑電阻和符合標準分度號的cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。應符合JB/8622-1997及JB/T8623-1997標準。
二、工作原理
二、工作原理
WZP-330熱電阻工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。
熱電阻是利用物質在濕度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上。當被測范圍內介質層中的平均溫度。

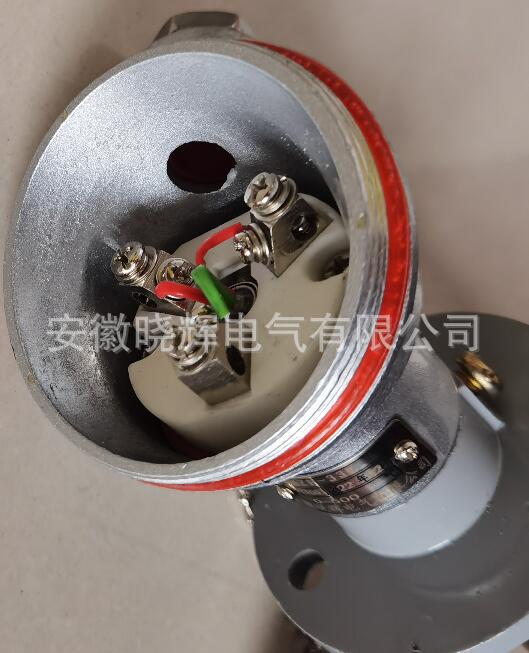

WZP-330熱電阻,裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管翻感溫元件組成基本結構，并配以安裝固定裝置組成。
WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用二套顯示、記錄或調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。
三、參數：
測量范圍和準確度
|
熱電阻類別
|
測溫范圍℃
|
分度號
|
允許偏差△t℃
|
|
WZP型鉑電阻
|
-200-420
|
Pt100
|
B 級
允許±（0.30+0.005∣t∣）
|
|
A 級（-200-650℃）
允許±（0.15+0.002∣t∣）
|
|||
|
WZC型銅電阻
|
-150-100
|
Cu50
|
-50-100℃允差
±（0.30+6.0x10-3t）
|
注：式中“t”為感溫元件的實測量度。
WZP-330熱電阻熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值: R100/ R0
分度號Pt100：A 級R0＝100±0.06Ω）
B級R0＝100±0.12Ω）
分度號Cu50：R0＝50±0.05Ω）
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％，所需時間稱為熱響應時間，用T0.5表示
熱電阻公稱壓力
一般指在該工作溫度下保護管所能承受的外壓（靜壓）而不破裂。允許公稱壓力不僅與保護管材料、安裝方法、置入深度以及被測介質的流速和種類有關。
熱電阻小置入深度
lmin=l元+15D）
lmin=――小可用置入深度
l元--感溫元件長度
D――保護管外徑
自熱影響
通過熱電阻中的測量為5mA時，測得的電阻增量換算成溫度值應不大于0.030℃。
絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值,環境溫度在15～35℃范圍內,相對濕應不大于80％。常溫絕緣電阻值不小于100MΩ。
四、規格型號及命名：
|
W
|
Z
|
規 格
|
內 容
|
|||||
|
|
|
P
|
|
鉑電阻
|
||||
|
C
|
|
銅電阻
|
||||||
|
熱
電
阻
材
料
|
-
|
1
|
|
無固定裝置式
|
||||
|
2
|
|
固定螺紋式
|
||||||
|
3
|
|
活動法蘭
|
||||||
|
4
|
|
固定法蘭
|
||||||
|
6
|
|
固定螺紋錐形保護管式
|
||||||
|
安
裝
固
定
形
式
|
3
|
|
防 水式
|
|||||
|
接
線
盒
形
式
|
|
非統設：插座式、小接線盒式等
|
||||||
|
0
|
|
Φ16mm保護管
|
||||||
|
1
|
|
Φ12mm保護管
|
||||||
|
設
計
序
號
|
|
非統設：規格保護管
|
||||||
|
B
|
不銹鋼
|
|||||||
|
不
銹
鋼
|
|
|||||||
|
W
|
Z
|
□
|
-
|
□
|
□
|
□
|
B
|
|

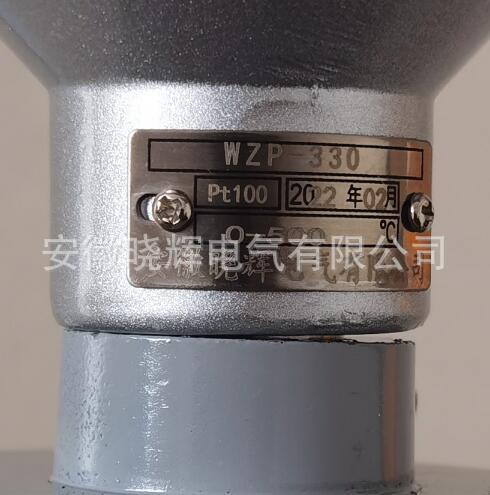

WZP-330熱電阻 活動法蘭式熱電阻
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
直徑d
mm
|
熱響應時間T0.5S
|
|
單支鉑熱電阻
|
WZP-320B
|
Pt100
（BA1BA2）
|
-200～420
|
不銹鋼
lCr18Ni9Ti
不銹鋼
0Cr18Ni12M02Ti
|
Φ16
|
≤90
|
|
WZP-321B
|
Φ12
|
≤30
|
||||
|
WZP-330B
|
Φ16
|
≤90
|
||||
|
WZP-331B
|
Φ12
|
≤30
|
||||
|
雙支鉑熱電阻
|
WZP2-320B
|
Φ16
|
≤90
|
|||
|
WZP2-321B
|
Φ12
|
≤45
|
||||
|
WZP2-330B
|
Φ16
|
≤90
|
||||
|
WZP2-331B
|
Φ12
|
≤90
|
||||
|
銅熱電阻
|
WZC-320B
|
Cu50
（G）
|
-50～100
|
不銹鋼
lCr18Ni9Ti
|
Φ12
|
≤120
|
|
WZC-330B
|
注：①打“”分度號作規格訂貨
熱電阻直徑和長度規格表
|
Φ16
|
|
|
總長L
mm
|
總長L
mm
|
|
300
350
400
450
550
650
900
1150
1400
1650
2150
|
225
250
300
350
450
550
650
900
1150
|
