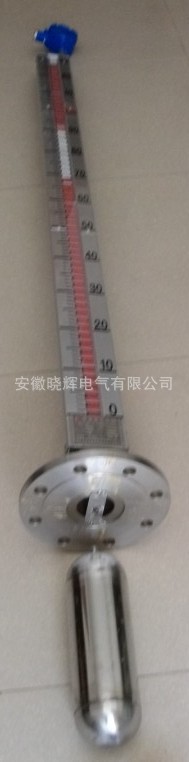

一、頂裝式磁性浮球液位計產品概述：

       頂裝液位計、頂裝浮球液位計、頂裝式磁性浮球液位計UHZ-50/D型磁性浮球液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球上下移動，帶 動頂桿上端的磁鋼上下變化，經磁性耦合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化，頂裝液位計、頂裝浮球液位計、顯示醒 目，讀數直觀，因顯示器組件與被測介質隔離。該液位計適于地下槽池等容器，以 及不宜側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。
    頂裝液位計、頂裝浮球液位計、UHZ-50/D頂裝式磁性浮球液位計玻璃板液位計可直接用來觀察容器內介質的液位高度。

     頂裝液位計、頂裝浮球液位計、適用于石油、化工等工業的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并操作人員。
     頂裝液位計、頂裝浮球液位計、UHZ-50/D磁性浮子式液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有的性儀表。由于具有磁性藕合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而其傳輸精度。
二、頂裝式磁性浮球液位計產品工作原理：
     頂裝液位計、頂裝浮球液位計、 UHZ-50/D頂裝式磁性浮球液位計根據浮力原理和磁性耦合原理而制成。當被容器內的液位上下變化時帶動浮球，并通過與之相連的連桿上端的磁鋼上下移動，經磁性耦合而使顯示器中的翻柱翻轉。當液位上升翻柱由白色轉為紅色。當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。
三、頂裝式磁性浮球液位計特點
    在容器從不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安排本形式的液位計。
    適用于粘度大的液體介質
    顯示器的觀察方向可任意改變
    其他特點和UHZ－50/C相同。
四、頂裝式磁性浮球液位計參數：
    測量范圍：500-5000mm
    測量精度：±10mm
    介質密度：≥0.5g/cm3
    工作壓力：≤2.5MPa
    工作溫度：0-200℃
    介質粘度：≤0.4Pa.S
    頂裝液位計、頂裝浮球液位計、常規連接法蘭尺寸：DN150 PN1.6
    頂裝液位計、頂裝浮球液位計、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
五、頂裝式磁性浮子液位計的盲區：
    UHZ-50/D頂裝式磁性浮球液位計因測量時在結構上存在盲區值，讀數時要補償，對不同的介質密度，浮球的長度是不一樣的，故盲區值也不一樣，見表：

六、型號選型表：

選型舉例：
    測量地下油罐的油位，介質為0#柴油，密度為0.8g/cm3，采用護套式頂裝液位計，配遠傳儀表，上接線盒4-20mA，工作溫度為常溫，工作壓力為0.8MPa，測量范圍1500，不銹鋼材質，連接法蘭為活套法蘭。
    選型標記：UHZ-50/D1 E2T-10-1500-0.8-0-0.8
七、應用須知
     防腐型公稱壓力≤1.0MPa
     液位計有一定肓區，故在讀取液位高度時應加上盲區值補償(本廠出廠時，標尺刻度零位已遷移到實際值)
     液位計測量范圍不過5米，否則影響液位計的穩定，牢度等。
     安裝連接法蘭，本液位計出廠的常用突出面尺寸參考(HG21592－97)制造。
八、安裝使用和維護：
     液位計護導管和主體管安裝垂直，以浮球組件在主體管內能上下運動自如
     連桿不能彎曲垂直插入
     安裝完畢后，需對顯示器的翻柱用磁鋼引導使零位以上顯示為白色，零位以下顯示紅色
    液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引使零位以下顯示紅色，零位以上顯示白色。
     安裝結構形式如圖所示

九、定貨須知：
       型號規格及配套儀表
       被測介質名稱密度
       工作壓力
       工作溫度
       測量范圍
       材質要求
       法蘭標準及連接方式
