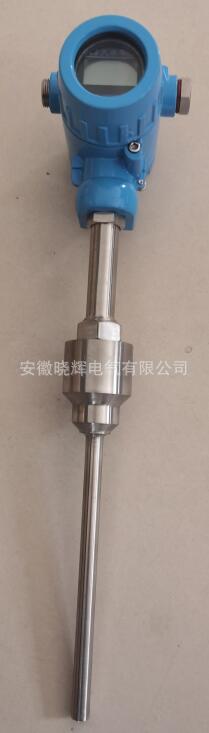

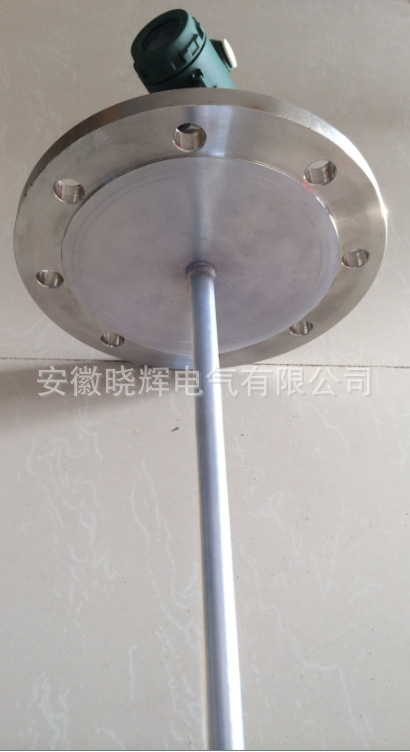

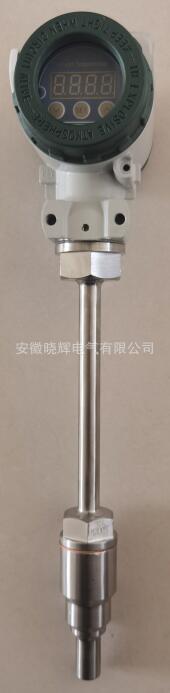

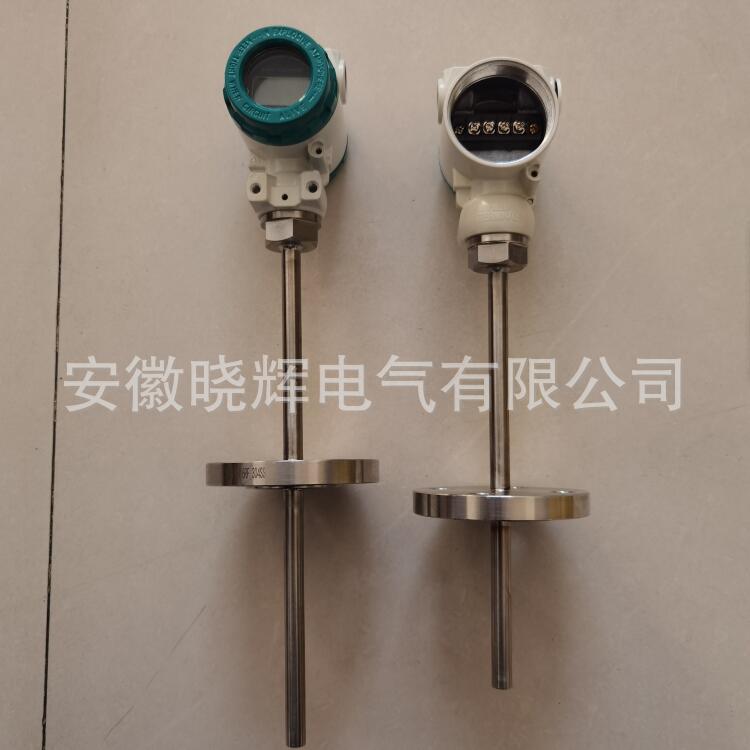

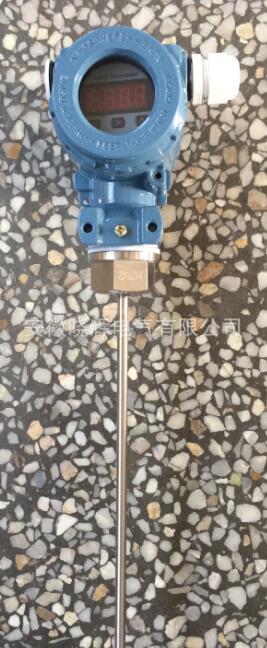

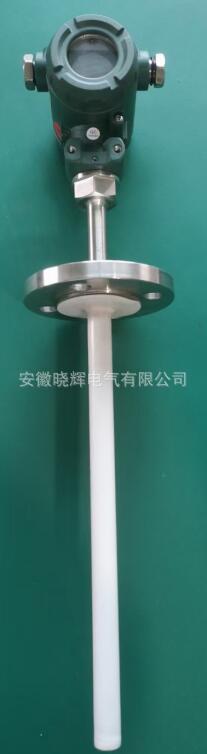

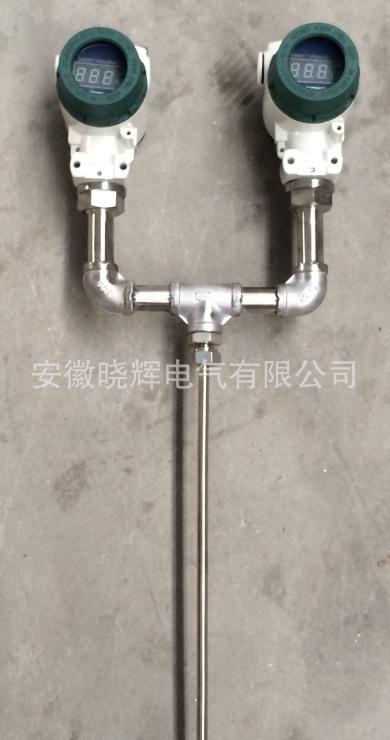

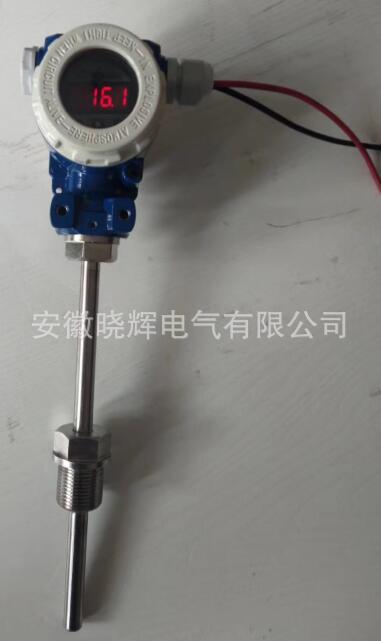

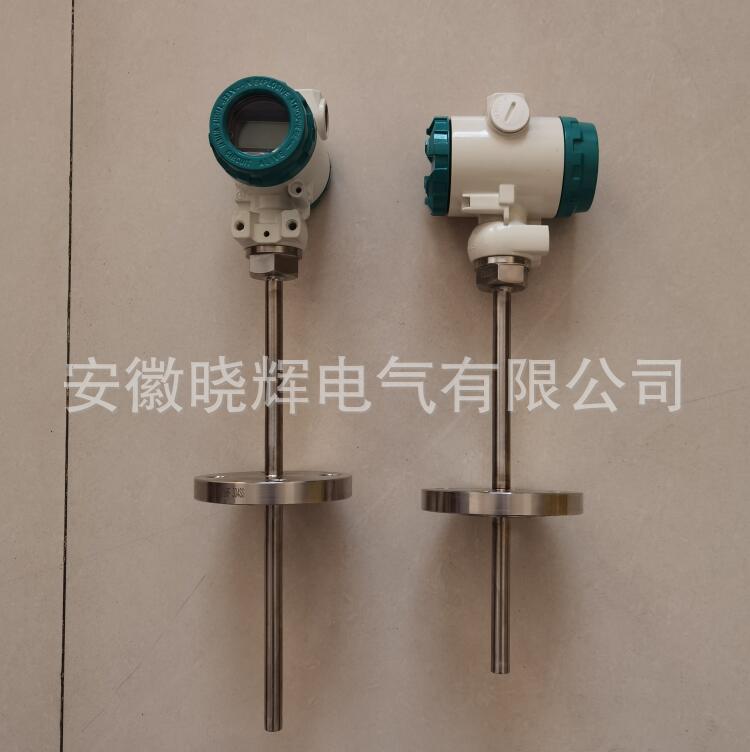

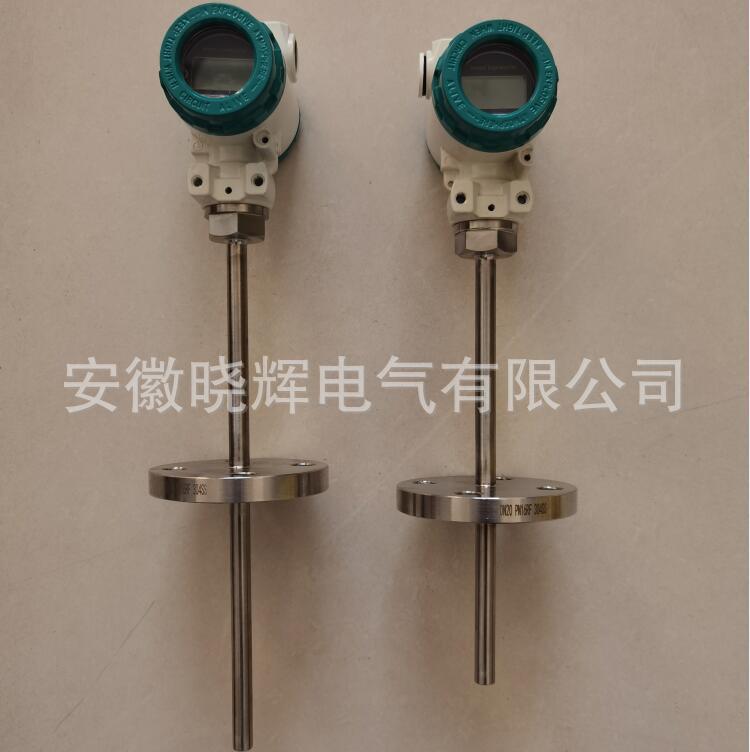

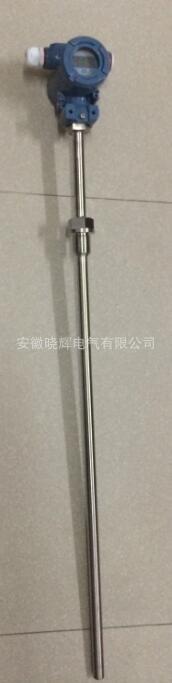

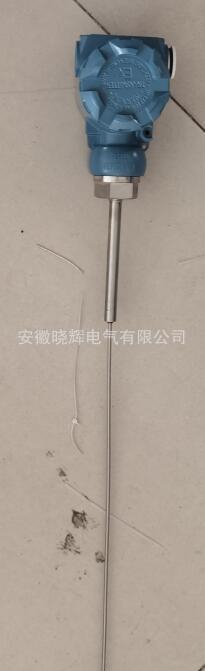

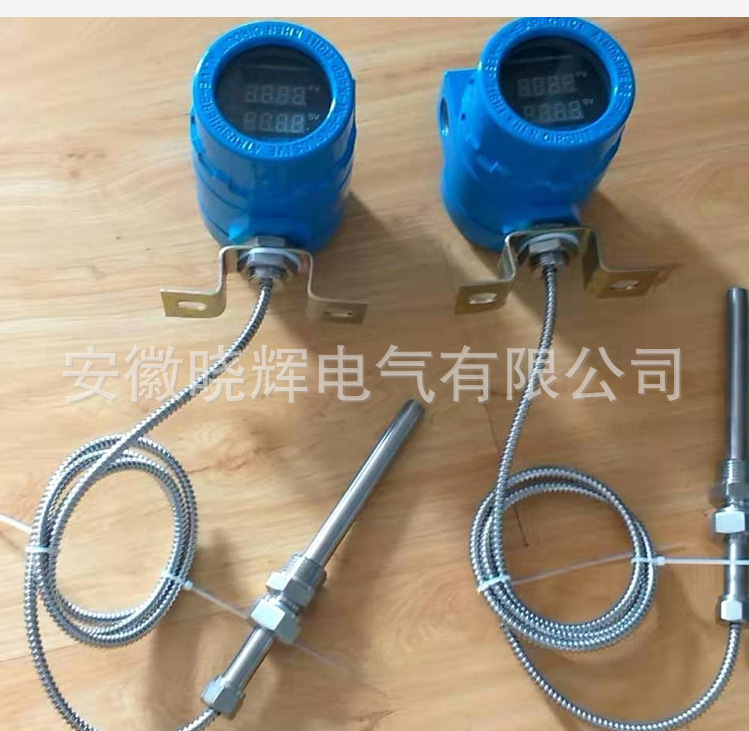

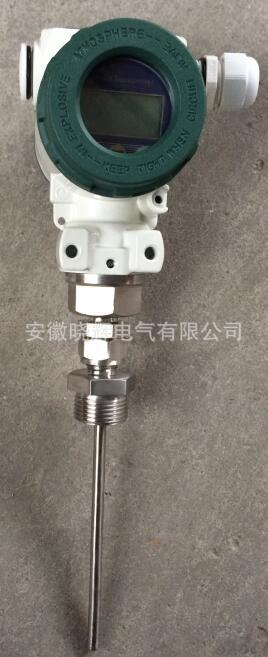

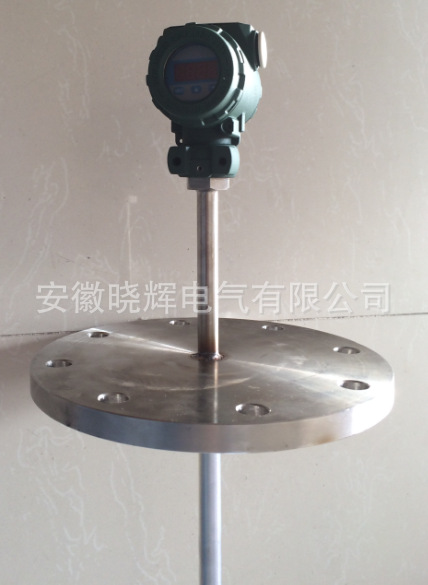

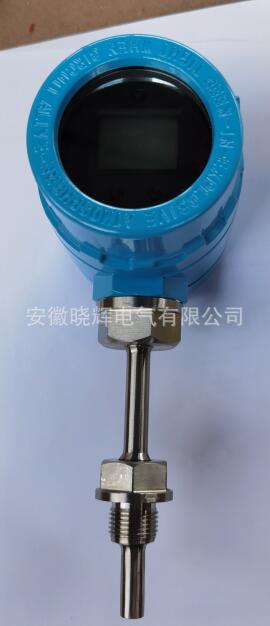

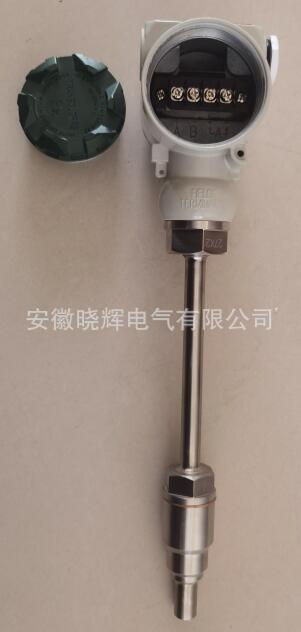

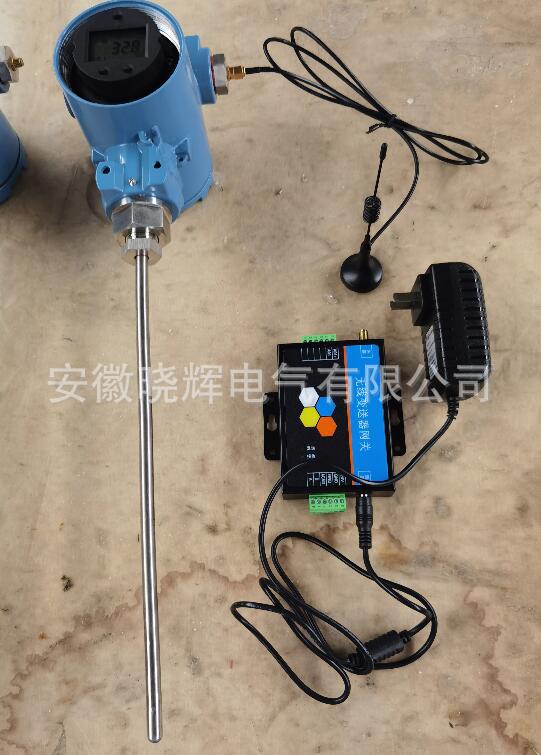

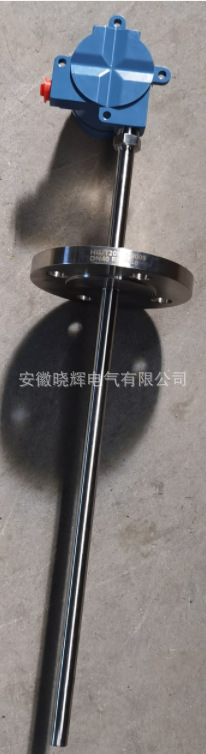

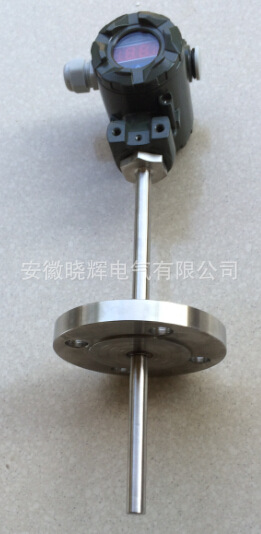

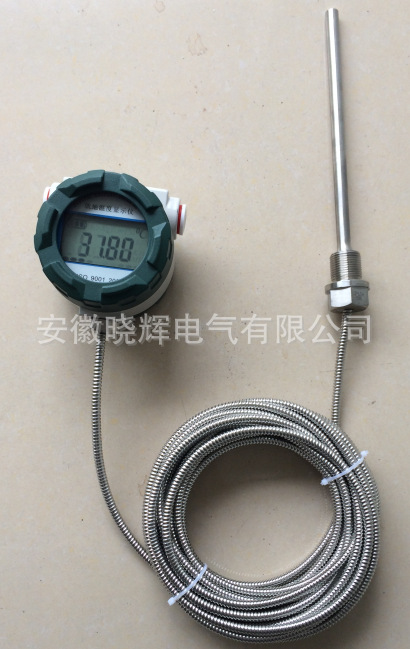

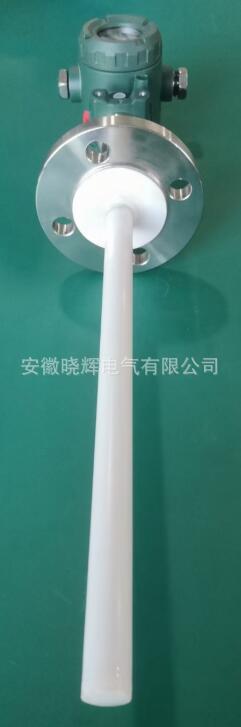

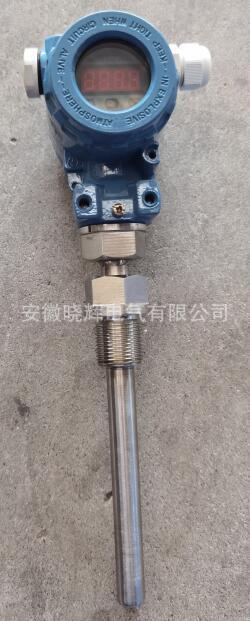

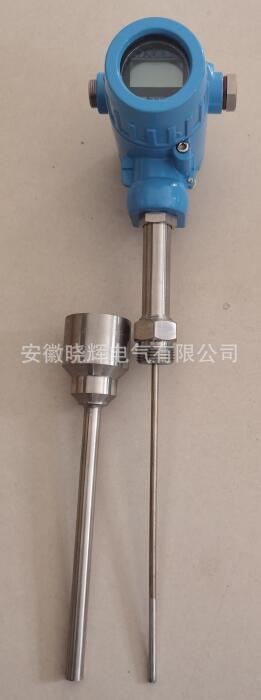

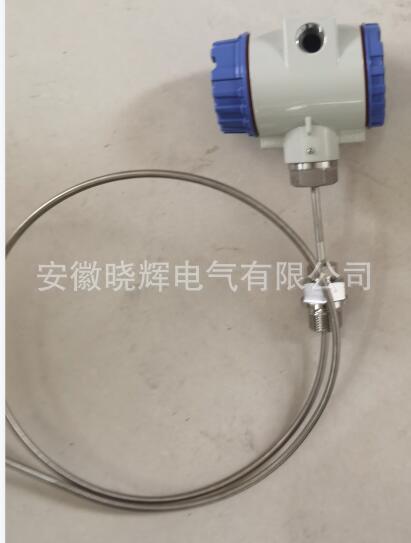

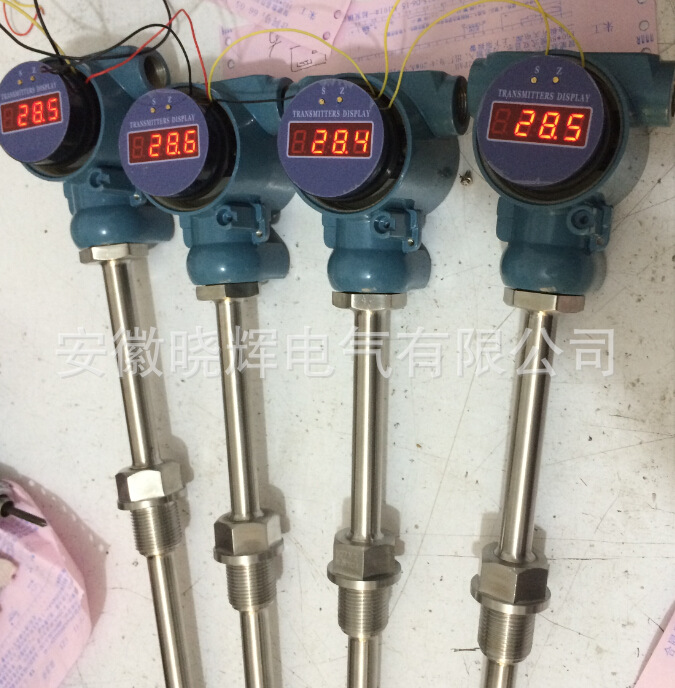

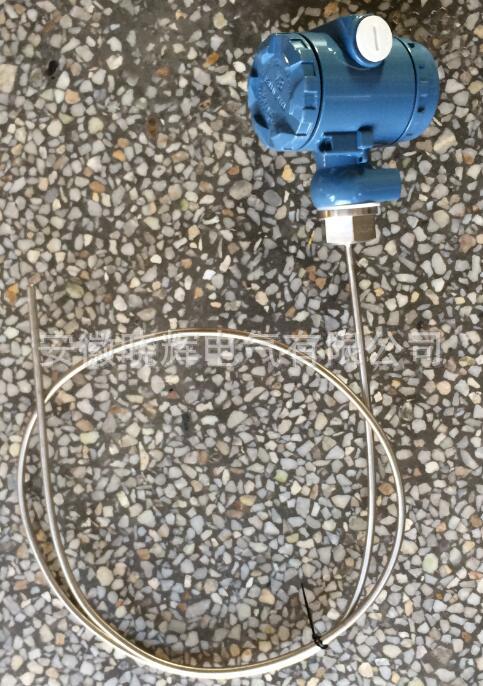

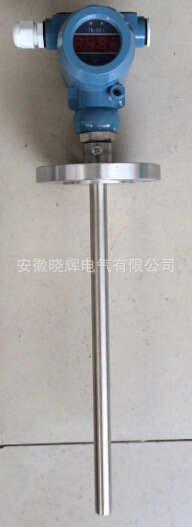

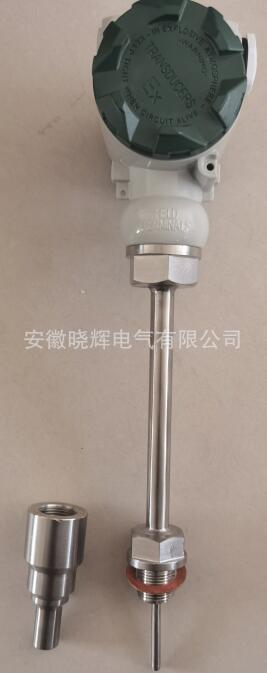

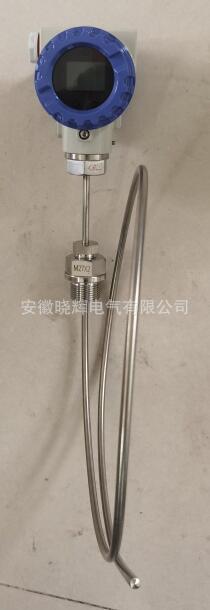

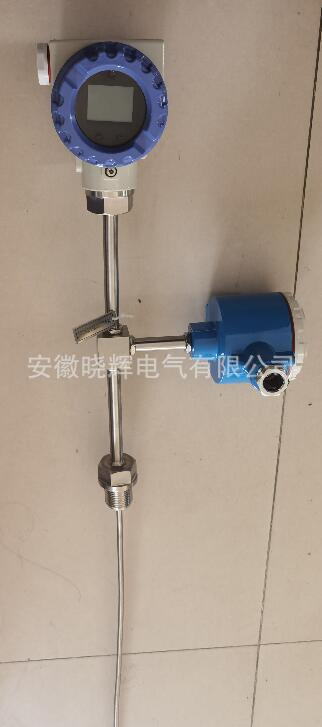

現場顯示溫度變送器該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為測溫儀表可應用與冶金、石油、化工、電力、輕工、紡織、食品、等工業部門。
二、產品特點：
采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又了信號遠距離傳輸過程中的抗干擾能力；
變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。熱電偶變送器具有冷端溫度自動補償功能；
精度高、功耗低，使用環境溫度范圍寬，工作穩定；
適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；

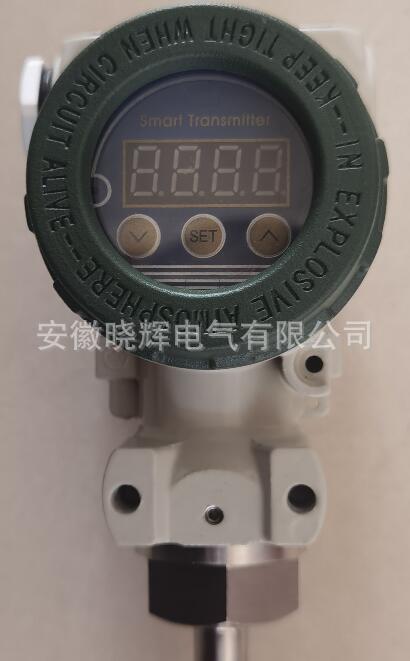

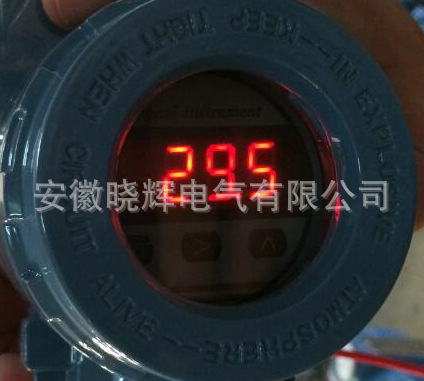

溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
三、工作原理：
現場顯示溫度變送器、熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
四、現場顯示溫度變送器參數：
|
S |
B |
W |
規格 |
內容 |
||||||
|
電 動 單 元 組 合 儀 表
|
變 送 單 元 |
溫 度 |
R |
|
熱電偶 |
|||||
|
Z |
|
熱電阻 |
||||||||
|
無 |
|
型 |
||||||||
|
|
－ |
|
|
|||||||
|
|
2 |
|
輸出與對應溫度呈線性 |
|||||||
|
4 |
|
輸出與對應輸入信號呈線性 |
||||||||
|
輸出性質 |
0 |
|
型 |
|||||||
|
熱電偶 |
|
|
||||||||
|
1 |
|
E鎳鉻－銅鎳 |
||||||||
|
2 |
|
K鎳鉻－鎳硅 |
||||||||
|
3 |
|
S鉑銠10－鉑 |
||||||||
|
4 |
|
B鉑銠10－鉑銠6 |
||||||||
|
5 |
|
T銅－銅鎳 |
||||||||
|
6 |
|
J鐵－鎳銅 |
||||||||
|
8 |
|
N鎳鉻硅－鎳硅 |
||||||||
|
熱電阻 |
|
|
||||||||
|
1 |
|
Cu50 |
||||||||
|
2 |
|
Cu100 |
||||||||
|
4 |
|
Pt100 |
||||||||
|
傳 感 器 |
5 |
|
隔離型 |
|||||||
|
6 |
|
非隔離型 |
||||||||
|
電 路 類 別 |
0 |
|
常規型 |
|||||||
|
1 |
|
型 |
||||||||
|
2 |
|
數顯型 |
||||||||
|
3 |
|
指針型 |
||||||||
|
4 |
|
數顯型 |
||||||||
|
5 |
|
指針型 |
||||||||
|
6 |
|
帶通訊協議 |
||||||||
|
器 件 類 別 |
無 |
常規型 |
||||||||
|
T |
型 |
|||||||||
|
G |
掛壁型 |
|||||||||
|
D |
導軌型 |
|||||||||
|
|
安 裝 類 型 |
|
||||||||
|
S |
B |
W |
□ |
- |
□ |
□ |
□ |
□ |
□ |
|
六、產品接線：
熱電阻二絲制變送器安裝接線圖
熱電偶變送器安裝接線圖
導軌式變送器安裝接線圖
一體化液晶顯示變送器接線圖
