一、概述：

     六線制雙支PT100鎧裝鉑熱電阻、φ3雙支PT100鎧裝熱電阻芯W(wǎng)ZPK2-233、鎧裝鉑熱電阻，是一種溫度傳感器，具有體形細長，熱響應快，抗振動。它與顯示儀表配套，可實現對-200~600℃溫度的檢測或自動調節。

    六線制雙支PT100鎧裝鉑熱電阻用于石油、化工、冶金、機械、電力、輕紡、食品、原子能、宇航等工業部門和科技領域。尤其適宜安裝在管道狹窄，彎曲和要求快速反映，微型化等場合。

二、產品結構：

      φ3雙支PT100鎧裝熱電阻芯W(wǎng)ZPK2-233的使用要求不同，其外形也往往存在很大差異，但是它們的基本結構大致相同，通常由鎧裝鉑熱電阻感溫元件，安裝固定裝置和接線盒等主要部件組成。

1.鎧裝鉑熱電阻感溫元件：它是由金屬套管，絕緣材料（氧化鎂粉），引線和鉑熱電阻元件組合而成的堅實體。

2.安裝固定裝置，其結構形式可分為：無固定裝置，固定卡套螺紋、可動卡套螺紋紋、固定卡套法蘭，可動卡套法蘭等。

3.接線方式：其結構可分為無接線盒式、簡易式、防濺型接線盒式、防進水型接線盒式、隔爆型接線盒式、插座式等。

三、工作原理：

     φ3雙支PT100鎧裝熱電阻芯W(wǎng)ZPK2-233、熱電阻的作用原理是基于利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，則所測得的溫度是感溫元件所在范圍內介質中的平均溫度。

四、產品特點:

  熱響應時間少，減小動態誤差；
直徑小，長度不受限制；
測量精度高；
薄膜電阻元件，性能穩定；

五、技術參數

偶絲直徑材料:

常溫絕緣電阻:

熱電阻在環境溫度為15—35°c，相對濕度不大于80%，試驗電壓為10—100v（直流）電極與外套管之間的絕緣電阻>100mω。

熱響應時間:

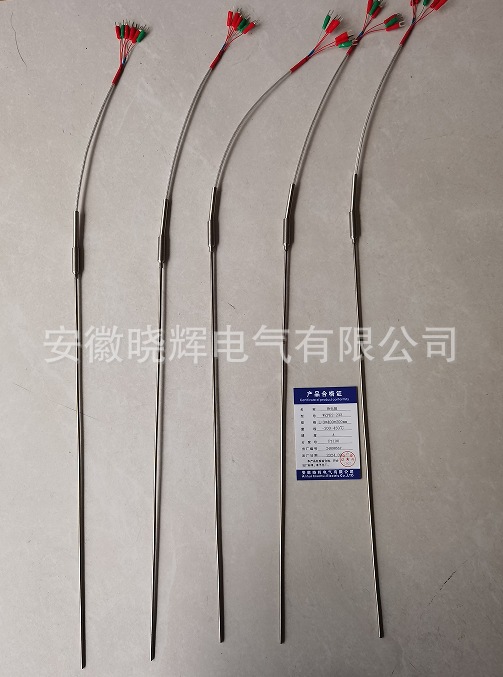

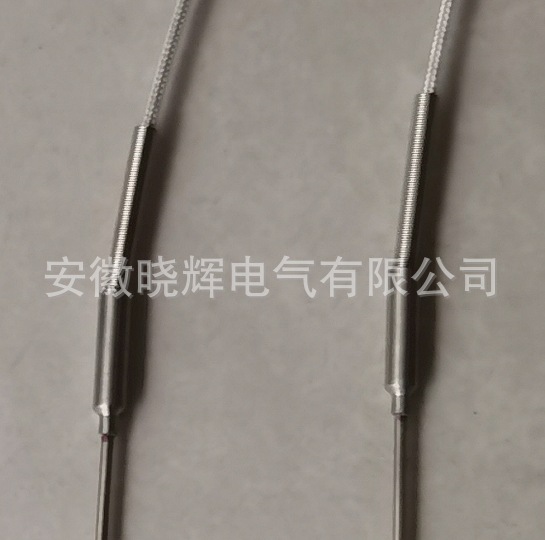

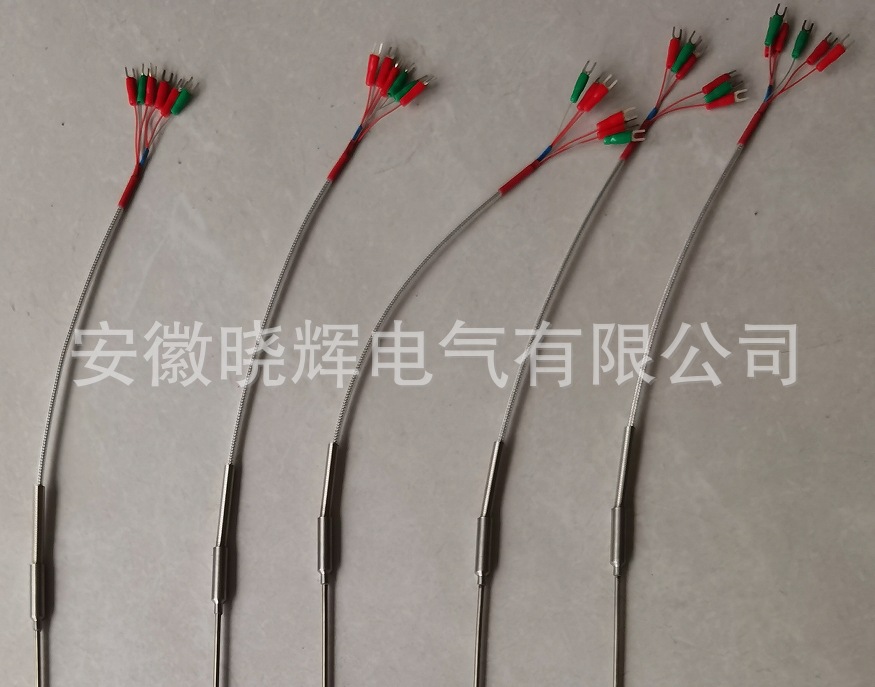

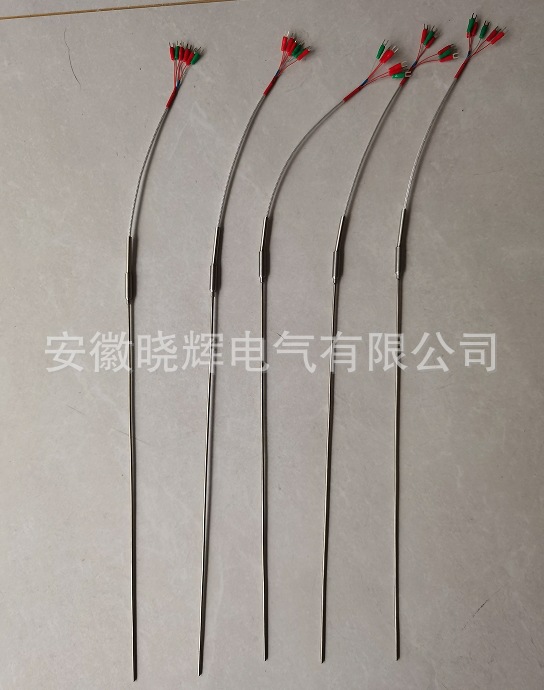

六、產品照片：
