產品詳情
簡單介紹：
WZP-200鉑熱電阻適用與發電機軸瓦，上導下導，水導，空氣，油，推力瓦等溫度場所。熱電阻溫度計是利用導體或半導體材料制成的感溫元件。
詳情介紹：
一、概述：
WZP-200鉑熱電阻適用與發電機軸瓦，上導下導，水導，空氣，油，推力瓦等溫度場所。熱電阻溫度計是利用導體或半導體材料制成的感溫元件。它的電阻值與溫度成函數關系，與顯示儀表套使用時，可測量-200～500 ℃的溫度，具有精度高，穩定性好的特點。熱電阻的受熱部份（感溫元件）是用所需的金屬細絲均勻地雙繞在絕緣骨架上，當被介質中有溫度階梯存在時，所測量的溫度是被測量介質的平均溫度。
熱電阻是由兩種成份不同的導體連在一起構成的感溫元件，通常與顯示、記錄和調節儀表配套使用，可測量生產過程中的-200～1800 ℃的溫度。與顯示儀表配套使用時，需連接補償導線。熱電阻、熱電偶的外形因測量需要有很大的不同，但其本結構大至相同，通常是由電極材料、絕緣材料、保護管、接線盒和固定裝置等組成。
二、規格型號及參數；
1.WZP-200、WZP-201參數
|
型號
|
分度號
|
安裝形式
|
保護管材料
|
測量范圍
|
D
|
S
|
d
|
|
WZP-200
|
Pt100
|

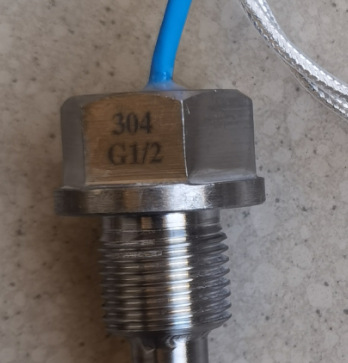

管螺紋G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZP-201
|
Pt100
|
螺紋M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
2.WZC-200、WZC-201參數
|
型號
|
分度號
|
安裝形式
|
保護管材料
|
測量范圍
|
D
|
S
|
d
|
|
WZC-200
|
Cu50
|
管螺紋G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZC-201
|
Cu50
|
螺紋M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
3.傳感器長度規格系列尺寸與代號
|
代號
規格
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
F
|
|
L1（插深）mm
|
100
|
150
|
200
|
250
|
260
|
300
|
340
|
360
|
400
|
450
|
其他
|
|
L2（總長）mm
|
550
|
600
|
650
|
700
|
710
|
750
|
790
|
810
|
850
|
900
|
其他
|
四、選型說明：

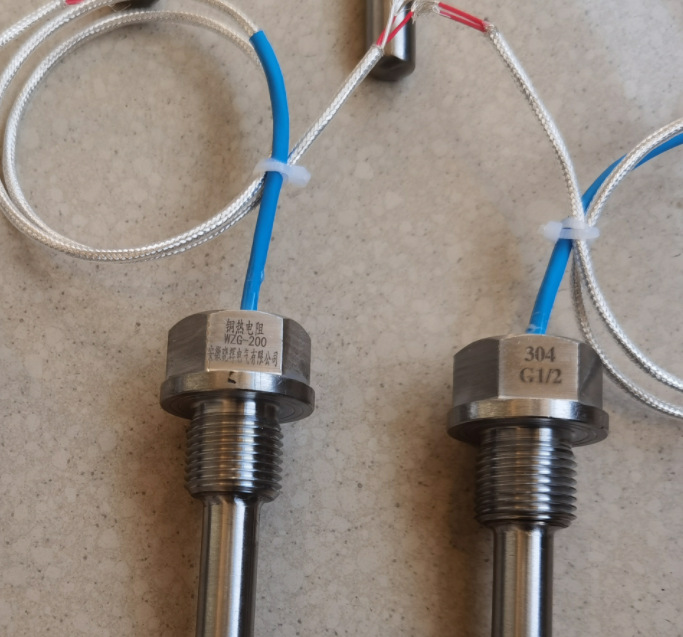

1、標準WZP-200包含G1/2、M27X2兩種螺紋。我集團為選型方便將管螺紋G1/2。定型為WZP-200，將普通螺紋M27X2定型為WZP-201。
1、標準WZP-200包含G1/2、M27X2兩種螺紋。我集團為選型方便將管螺紋G1/2。定型為WZP-200，將普通螺紋M27X2定型為WZP-201。
2、不在該長度尺寸的請注明要求的尺寸規格。
3、A是單獨一端，B、C是并連的。
4、例如WZC-200-2：表示Cu50傳感器，螺紋G1/2，插入深度150mm長，總長550mm。直徑12mm。
5、例如WZP-201-3：表示Pt100傳感器，螺紋M27×2，插入深度200mm長，總長550mm。直徑12mm。

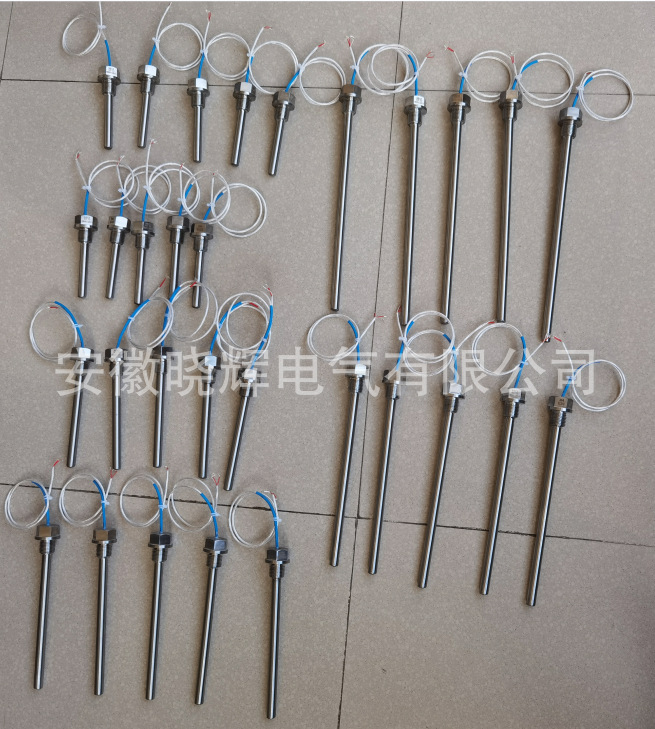

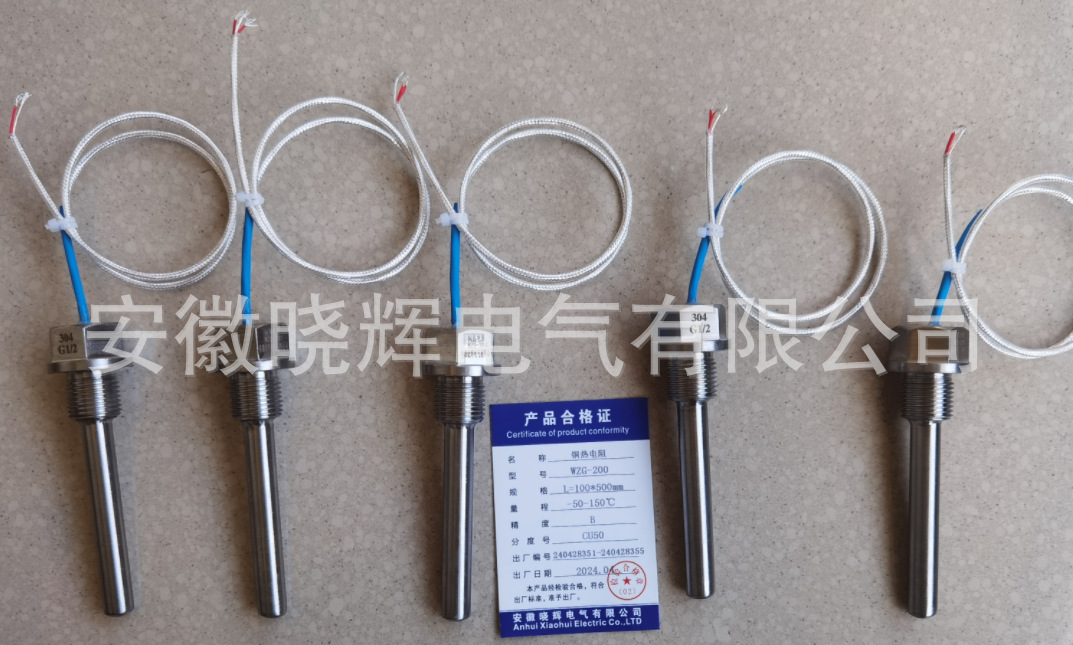

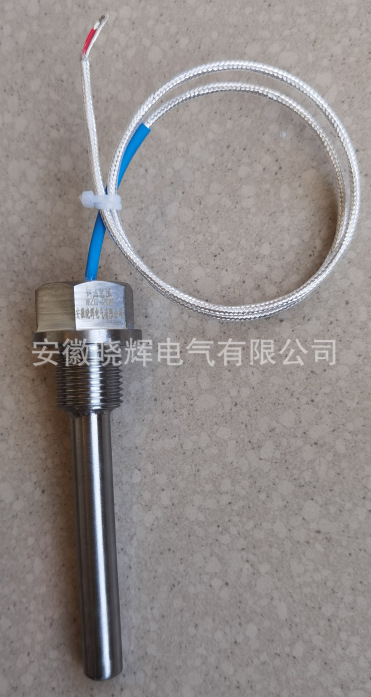

固定螺紋、可動螺紋式銅、鉑熱電阻
