一、概述：

       XH1001型工業在線電導率儀是帶微處理器的水質在線監測儀。該儀表配置不同類型、不同常數的電導率電極，用于對水溶液的電導率值和溫度值進行連續監測和控制。

      XH1001電導率儀用于電廠、石油化工、冶金、紙業、水處理、輕工電子等領域。如電廠冷卻水、補給水、飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。
     電導率儀采用LCD液晶顯示屏；中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償；
根據用戶需要可提供【流通式】【管道式】【沉入式】【法蘭式】等多種形式安裝流程的電導率電極。

二、工作原理與結構：

     電導率儀測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25℃時的電導率值和當時的溫度值。
    電導率儀溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數為2.00%℃，濃度越大，溫度系數越小。對較低濃度（1μS·cm－1）溶液的溫度系數不采用2.00%℃，而由用戶設置，范圍為0.00～9.99%。

    電導率儀整套測量系統主要由XH1001型儀表（二次表）和電導率電極（一次表）兩部分組成，電極接觸被測溶液，儀表顯示被測水溶液的電導率值和溫度及工作狀態。

三 、技術參數規格：
1.測量范圍（量程可自由設置）：
   電導率：0～20μS·cm-1 （K=0.01）；20～200μS·cm-1 （K=0.1）；
200μS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）
20～100.0mS·cm-1 ；（K=30.0）
   溫 度：－5～110℃；
2.分辨率：電導率：0.01μS·cm-1；0.01 mS·cm-1 ；溫 度：0.1℃；
3.儀表基本誤差：電導率：±1.0%F·S±1個字，溫度：±0.5℃；
4.電子單元自動或手動溫度補償范圍：0～110℃（基準溫度25℃）；
5.電子單元自動溫度補償誤差：±0.5%F·S；
6.電子單元穩定性：±0.2%F·S±1個字/24h；
7.電子單元的重復性誤差：≤0.2%F·S±1個字；
8.電子單元報警誤差：±1%F·S；
9.電子單元輸出電流誤差：±1%F·S；
10.信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；
                     0～5V,0～10V可選（需預定）；
11.兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC；
12.電源：220VAC±10%,50±1Hz，功率≤3W；
               24VDC，功率≤1W（需預定）； 12VDC，功率≤1W（需預定）；
13.外型尺寸：96×96×130mm；
14.安裝方式：盤裝（嵌入式）； 開孔尺寸 ：91×91mm；
15.壁掛式：防進水壁掛箱尺寸：300（高）×200（寬）×167（深）mm；
16.儀表重量：0.6kg；
17.工作環境：
1）環境溫度：-10～60℃；

2）相對濕度：不大于90%；
3）除地球磁場外周圍無強磁場干擾。

四、安裝說明與接線：

控制器安裝
儀表可上盤嵌入安裝，開孔尺寸為 91×91mm。將儀表嵌入方孔中，用配置的支架固定即可。

                              圖一 儀表外形尺寸、安裝開孔尺寸

                           圖二 控制器俯視圖

儀器接線連接

電氣連接
儀器與電導率電極的連接：供電電源、輸出信號、繼電器觸點與儀器尾部接線端的連接，電極固定的電纜線引線長度常規為5-10米，接線端部有帶標號的插針，將其插入儀器尾部字符匹配的接線端擰緊即可，溫度電極不區分正負。

按鍵說明

按鍵操作提示：
短按：短按為按下后立即松開按鍵。（下文中不注明則為短按）
長按：長按為按下按鍵3秒后松開按鍵。
按?。喊醋榘聪掳存I不放，并在一段時間后加速，直到數據調整到用戶需要設定值時再松開按鍵。

屏幕顯示說明
使用前應檢查所有的管路連接及電氣連接，接通電源后儀器顯示如下圖。

菜單結構

以下為該儀器菜單結構，按【Esc】鍵進入“主菜單”：

五、維護與故障排除及注意事項：

維護

儀器根據使用的要求,安裝位置和工作情況復雜,為了使儀器正常工作,維護人員需要對儀器進行定期維護,維護時請注意如下事項:
1、安裝在室外請檢查儀器安裝箱體是否有漏水等現象;
2、檢查儀器的工作環境,如果溫度超出儀器的工作額定范圍,請采取相應措施, 否則儀器可能損壞或降低使用;
3、清潔儀器的塑料外殼時，請使用軟布和柔和的清潔劑清潔外殼,注意不要讓濕氣進入儀器內部;
4、檢查儀器顯示數據是否正常;
5、檢查儀器接線端子上的接線是否牢固,注意在拆卸接線蓋前應先將交流電源斷開。

儀表一年校驗一次，如用戶無條件可寄到我公司幫助校驗。電導電極可根據水樣的清潔程度確定清洗電極的維護周期，應確保電極內外表面無污穢沉積。對于不銹鋼電導電極、鉑金電導電極和石墨電導電極，如發現沾污時應及時清洗，用50%的溫?zé)嵯礈靹ɑ蚣矣梅试矸郏┖湍猃埫⑺⑾?，隨后用蒸餾水淋洗電極內部，確保內外電極表面無油脂沉積。切忌用手指觸摸電導電極；對粘著力強的沉積物可用2%稀鹽酸溶液清潔，然后用清水淋洗干凈；對于鉑黑電導電極，如發現沾污時應及時清洗，切勿使用毛刷或其它物質刷洗電極頭部，只需將電極頭部使用清水沖洗干凈即可；保持電纜線和接插頭的干燥以保障接觸可靠。

常見問題

 注意事項

 尊敬的用戶，請?jiān)谑褂脙x器時，注意以下幾個要點，以保證儀器的使用和準確度。

小心輕放，避免在使用中碰撞，掉落儀器。

避免在使用中機身接觸到水或其他液體。
不要將儀器長時間放置在陽光下，使用過后應裝好放在陰涼干燥通風的地方。
長時間不使用儀器需將電源拔除，以免發生意外。
本儀器不適合使用于惡劣的環境下，高溫低溫或有強烈磁場干擾的地方都有可能導致儀表?yè)p壞。
儀器一旦出現問題，請與經銷商或本公司聯系，不要自行拆卸儀器，如有拆卸，本公司不再負責保修。

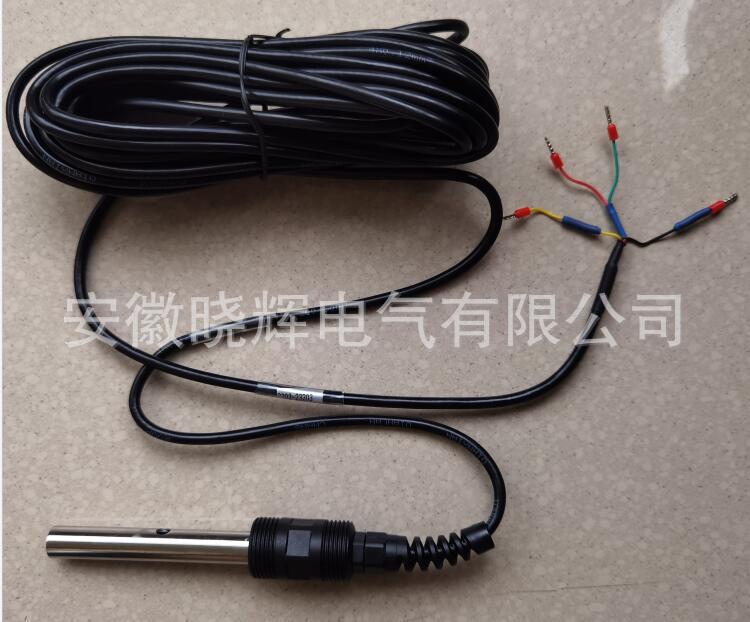

六、產品照片：
